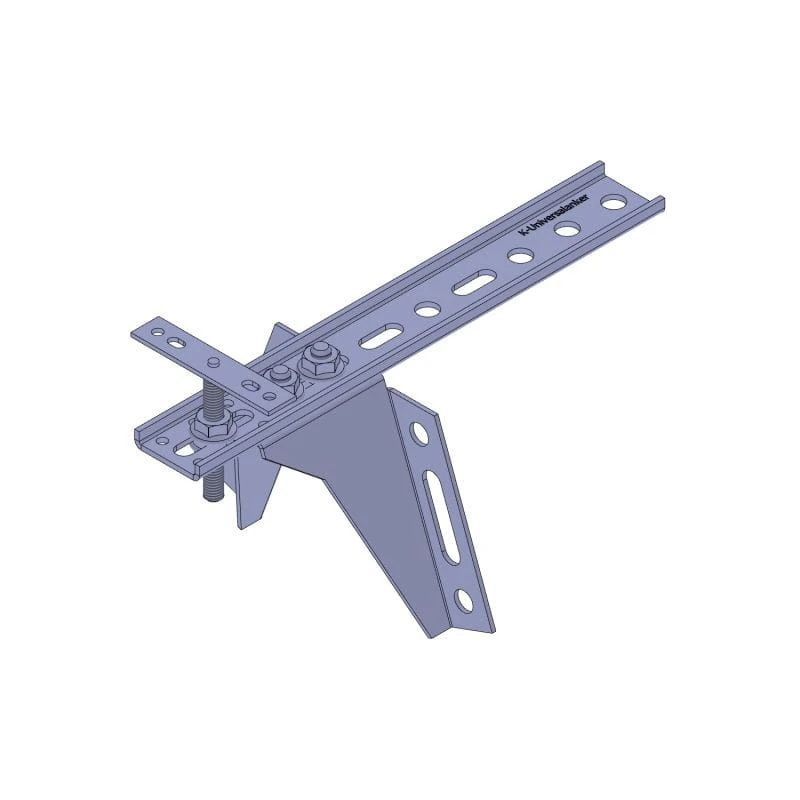

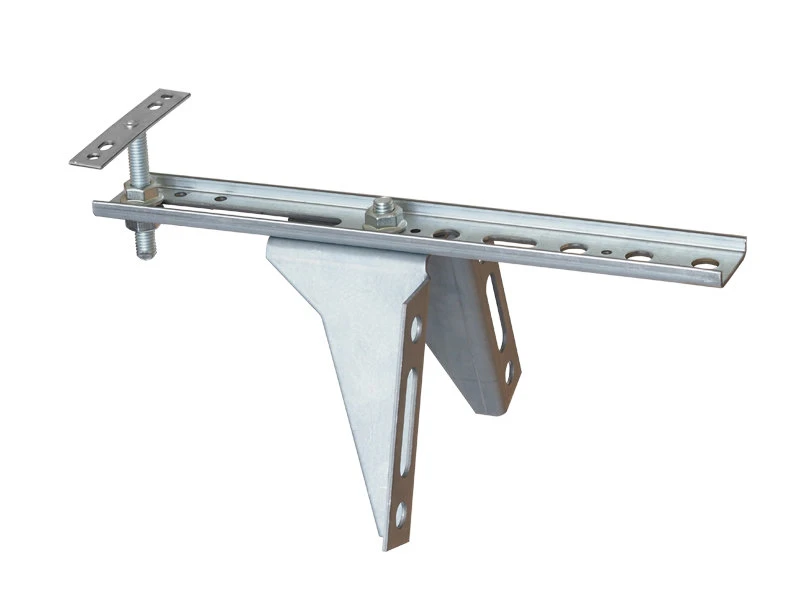

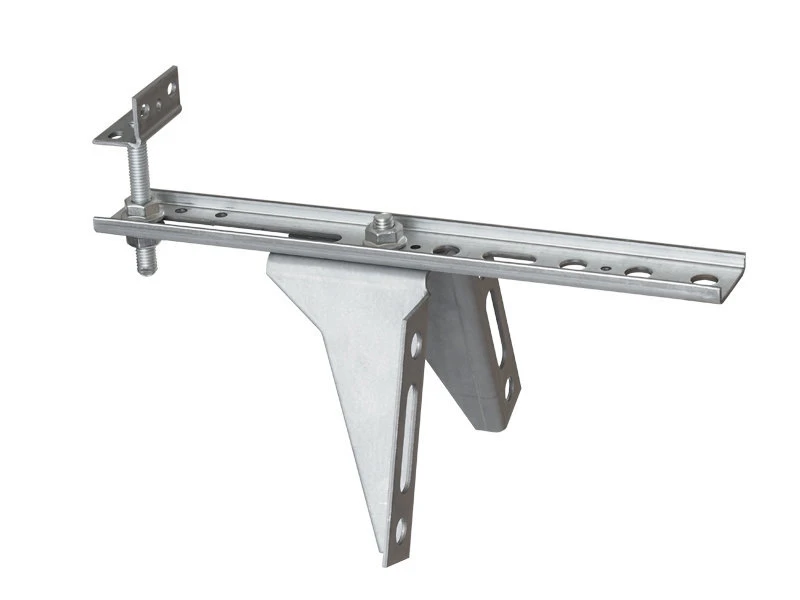

Konsola płaska ze wzmocnieniem i regulacją wysokości WU-ST-300/3,0/110 z łącznikiem płaskim i kątowym stosowana jest przy większym wysunięciu osi okna w stosunku do płaszczyzny ściany (powyżej 80 mm) lub w przypadku okien o bardzo dużym ciężarze.

• • grubość  - 3,0 mm
  • długość - 350 mm
  • systemowo przystosowane do połączenia z oknem bez profilu „parapetowego” (płaski łącznik)
  • standardowa długość śruby regulacyjnej -  60 mm
  • regulacja wysokości w zakresie - 12 do 50 mm
  • Maksymalne skontrolowane obciążenie konsoli - 73 kg przy wysunięciu 130 mm.

Sposób montażu:

Zamocować konsole do progu wnęki okiennej (łączniki odpowiednie do materiału ściany minimum 2 szt.), postawić ramę na konsolach w taki sposób, żeby rama oparła się na płaskowniku łącznika, ramę wypośrodkować w otworze okiennym, połączyć płaskie łączniki z profilem ramy za pomocą wkrętów, wypoziomować i wyregulować wysokość ramy (góra-dół), wyregulować głębokość położenia ramy, skontrować nakrętki na śrubie regulacyjnej.
